LINHA CM

Os quadros de comando da linha CM da Opção Painéis são confeccionados em chapa de aço carbono e contam com sistema de dobras e soldas que garantem maior resistência mecânica. Banhados quimicamente (desengraxe, desoxidação e fosfatização a base de fosfato de zinco), os produtos da linha possuem pintura eletrostática epóxi a pó, na cor cinza (caixas) e laranja (placas de montagem).

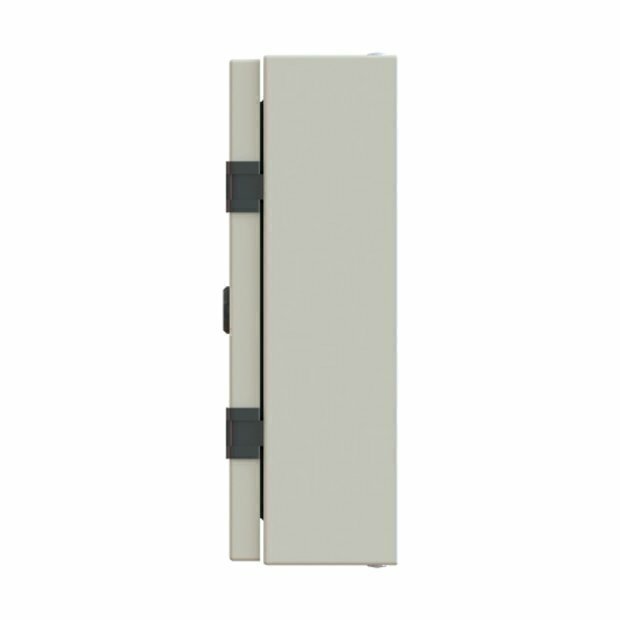

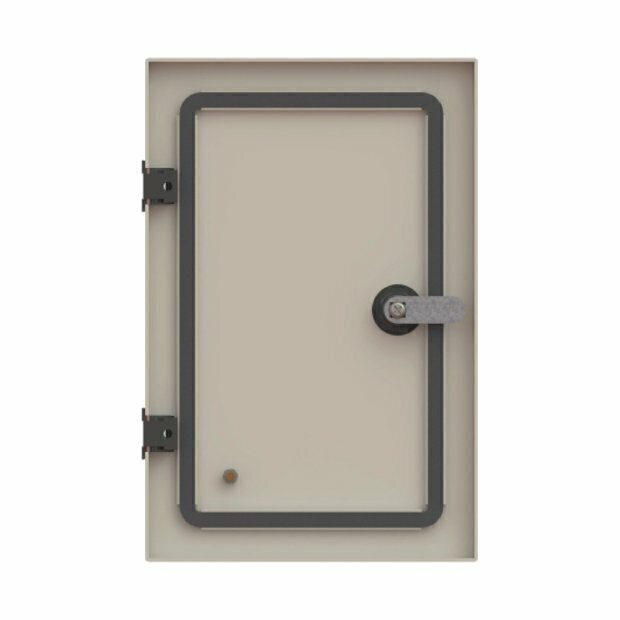

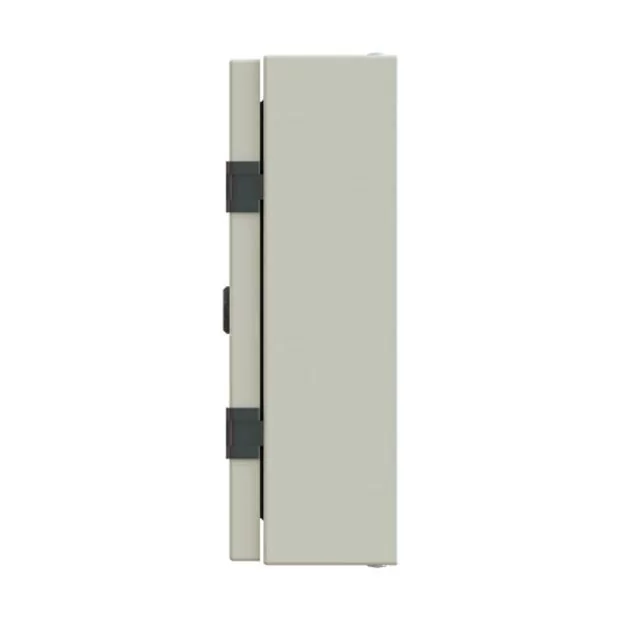

Versáteis e altamente resistentes, os quadros CM são compostos por porta removível e reversível, com perfil de vedação em SBR. Contam ainda com ponto de aterramento e dobradiças semi embutidas em Zamak com pino de aço.

CARACTERÍSTICAS GERAIS

Porta reversível

Pontos terra na porta e na placa de montagem

Pintura eletrostática

Miolo padrão tipo fenda

Material em chapa de aço carbono

Abertura da porta até 170°

Dobradiça semi embutida injetada em Zamak com pino de aço

CARACTERÍSTICAS ESPECÍFICAS

Grau de proteção: IP54

Dimensões externas (AxLxP): 300x300x200mm

Área útil do bocal (AxL): 242x242mm

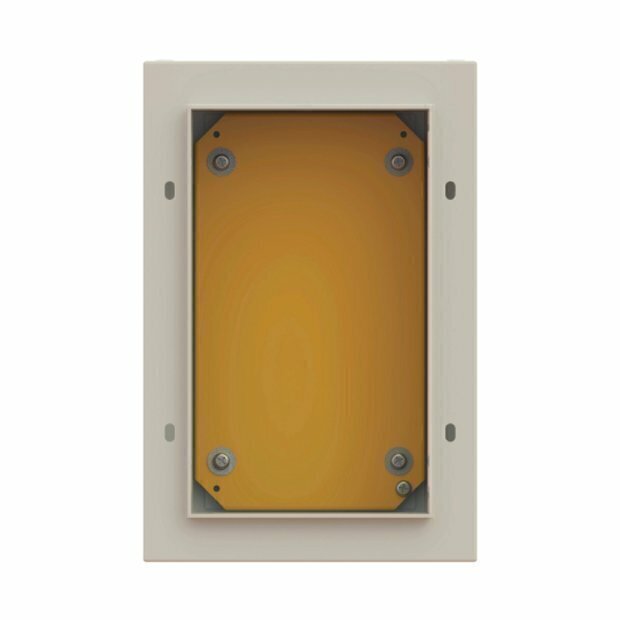

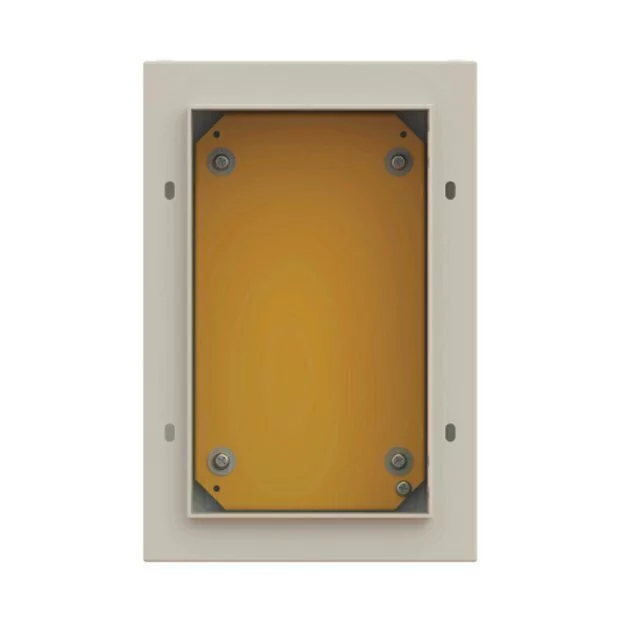

Placa de montagem (AxL): 238x238mm

Dimensões da porta: 295x295mm

Área útil da porta: 236x236mm

Espessura da chapa:

Quadro: 0,9mm

Porta: 0,9mm

Placa de montagem: 1,2mm

Furos na placa de montagem: 4

Fecho: 1

Dobradiças: 2
